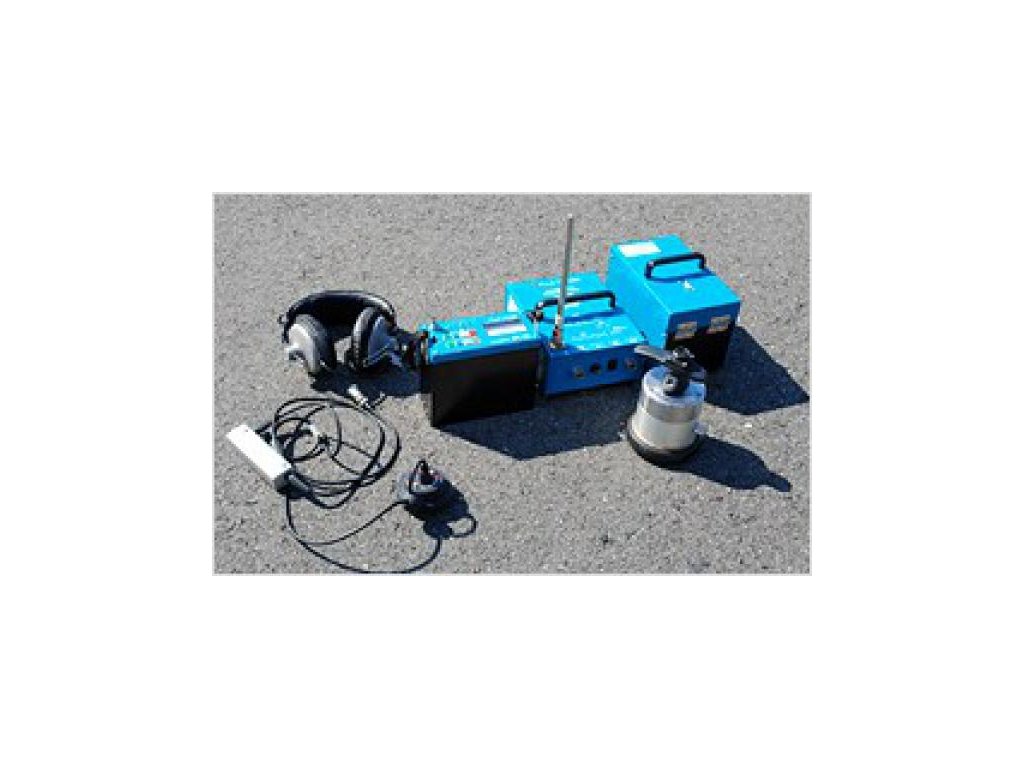

Fuji Tecom NPL-100 lokátor nekovových potrubí



Jedinečný prístroj pre lokalizáciu predovšetkým nekovových potrubí.Výrobce: Fuji Tecom





detailný popis



Fuji Tecom NPL-100 je sofistikovaný nástroj pre vyhľadanie nekovových potrubí. Použitím "vibrátora" pripojeného k výstupu vedenia, vysiela zvukové vlny cez vodu v potrubí. Táto zvuková vlna je detekovaná NPL-100, respektíve jeho citlivým prijímačom, čo umožňuje presné sledovanie potrubia. Intenzita signálu a frekvencia môže byť diaľkovo ovládaná z prijímača, kým sa Vám nepodarí nastaviť optimálnu rezonanciu potrubia. NPL-100 má ale teraz navyše aj automatické nastavenie funkcie pre ladenie rezonančnej frekvencie všetkých vedenia.

Ako je ukázané na nasledujúcom obrázku, signál zvukové vlny je prenášaný do vody (ktorá je pod tlakom) vnútri podzemného potrubia z požiarneho hydrantu pomocou vibrátora, ktorý je súčasťou lokátora NPL-100, anpřenášený signál dorazí na zemský povrch. Senzor lokátora NPL-100 zachytí signál zvukové vlny na zemskom povrchu a prijímač ho zosilní, aby mohol byť signál vysielaný slúchadlami a znázornená výchylka merače.








V rámci predbežného prieskumu kvôli zamedzovanie poškodenia potrubia a zmapovanie správnych nákresov detekuje lokátor NPL-100 umiestnenie, smer a ohyb všetkých typov vodného potrubia. Signál zvukové vlny lokátora NPL-100 nie je ovplyvnený magnetickým poľom a filter zabudovaný do jeho prijímača zachytáva externé rušivé zvuky ako dopravu a zvuk krokov. Užívateľ môže naladiť frekvenciu zvukové vlny v rezonančnom bode každého potrubia pomocou diaľkového ovládania na princípe rádiových vĺn umiestneného po strane prijímača. Lokátor NPL-100 dokáže lokalizovať nekovové potrubie napr. Z azbestu a PVC, rovnako ako kovové potrubia vrátane železných potrubí s izolačnými spojmi.










Vysielač sa skladá z:
Oscilátora ....................................... 1
Vibrátora ....................................... ..1
Antény .......................................... .1
Spojovacieho kábla ........................... 2
Adaptéra merače .............................. .1
Prijímač sa skladá z:
Zosilňovače ....................................... 1
Senzora (snímače) ........................... ..1
Slúchadiel ....................................... ..1
Hliníkový prenosný kufrík ............ .1



oscilátor


Zdroj: 12V DC
Spotreba energie: 50W
Frekvencia: 50-500Hz
Rozsah prevádzkovej teploty: -10 ° C do +55 ° C
Veľkosť: 170 (Š) x 210 (D) x 120 (H) mm
Váha: 1.35kg
zosilňovač
Zdroj: LR6 batéria 1.5V x6 kusov (9V DC)
Spotreba prúdu: 110m
Zosilnenie: 120dB
Frekvencia: 80-500Hz
Rozsah prevádzkovej teploty: -10 ° C do +55 ° C
Výkon slúchadiel: 8W (stereofónny typ)
Ukazovateľ úrovne: Meracie ihla
Veľkosť: 170 (Š) x 75 (D) x 140 (H) mm
Váha: 1.25kg
Senzor (snímač)
Typ: piezolelektrický senzor (akceleračný)
Citlivosť: 0.7V / g (pri 400Hz)
Veľkosť: φ 80x50mm
Váha: 0.5kg
